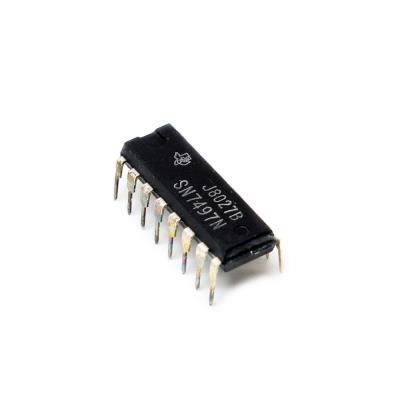

SN7497N

مشخصات SN7497N
SN7497N از خانواده آی سی شمارنده می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

برند Texas Instruments

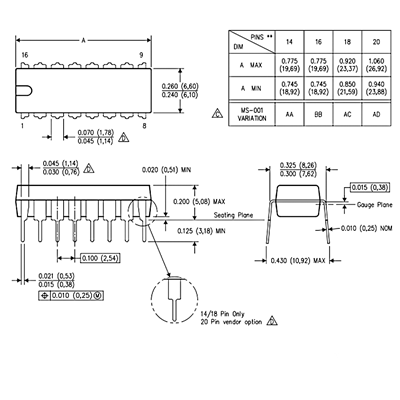

پکیج DIP-16
حداکثر ولتاژ تغذیه 5.25 ولت
حداقل ولتاژ تغذیه 4.75 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
نوع نصب روی برد Through Hole
تعداد بیت ها 6 بیت
روش شمارش Synchronous
نوع شمارنده Binary
توالی شمارش Binary

SN7497N
یک آی‌سی شمارنده باینری سنکرون 6 بیتی قابل برنامه‌ریزی (Presettable Binary Rate Multiplier) از شرکت Texas Instruments است. برخلاف شمارنده‌های معمولی مانند 74LS161 یا 74LS163، این قطعه در اصل یک Rate Multiplier (ضریب‌دهنده فرکانس) است که برای تولید پالس‌های خروجی با نسبت مشخصی از فرکانس ورودی طراحی شده است. به همین دلیل در مدارهای کنترل سرعت، تقسیم فرکانس و سیستم‌های دیجیتال قدیمی کاربرد فراوانی داشته است.

💡 کاربردهای اصلی

تقسیم فرکانس قابل برنامه‌ریزی

کنترل سرعت موتور

تولید نرخ داده (Baud Rate Generator)

سیستم‌های مخابراتی قدیمی

تولید پالس با نسبت دلخواه

کنترل فرکانس در تجهیزات صنعتی

سیستم‌های اندازه‌گیری دیجیتال

تجهیزات نظامی و مخابراتی کلاسیک

✅ مزایا

تولید نسبت‌های مختلف فرکانسی

بدون نیاز به میکروکنترلر می‌توان فرکانس خروجی را تنظیم کرد.

دقت بالا

پالس‌های خروجی به صورت یکنواخت توزیع می‌شوند و تجمع خطا ندارند.

عملکرد پرسرعت

فناوری TTL امکان کار در فرکانس‌های نسبتاً بالا را فراهم می‌کند.

قابلیت اتصال به مدارهای دیجیتال

به راحتی در کنار شمارنده‌ها، شیفت رجیسترها و مدارهای TTL استفاده می‌شود.

برنامه‌پذیری آسان

تنها با تغییر وضعیت 6 ورودی کنترلی می‌توان نسبت خروجی را تغییر داد.

🎯 جمع‌بندی

SN7497N یک Rate Multiplier سنکرون 6 بیتی از شرکت Texas Instruments است که برای تولید فرکانس‌ها و نرخ‌های پالس قابل برنامه‌ریزی طراحی شده است. این قطعه با تغذیه 5 ولت، فناوری TTL، پکیج DIP-16 و قابلیت انتخاب نسبت N/64، در سیستم‌های مخابراتی، کنترل صنعتی، تولید Baud Rate و تجهیزات دیجیتال کلاسیک کاربرد دارد.

مهم‌ترین ویژگی این قطعه تولید پالس‌های خروجی با نسبت دلخواه از فرکانس ورودی، بدون نیاز به پردازنده یا منطق پیچیده است که آن را از شمارنده‌های معمولی خانواده 74xx متمایز می‌کند.

Features انتخاب ویژگی
Number of Bits 6 bit
Counter Type Binary
Counting Method Synchronous
Counting Sequence Binary
Mounting Style Through Hole
Supply Voltage (Min) 4.75 V
Supply Voltage (Max) 5.25 V
Minimum Operating Temperature 0 °C
Maximum Operating Temperature +70 °C
Brand Texas Instruments
Package DIP-16
