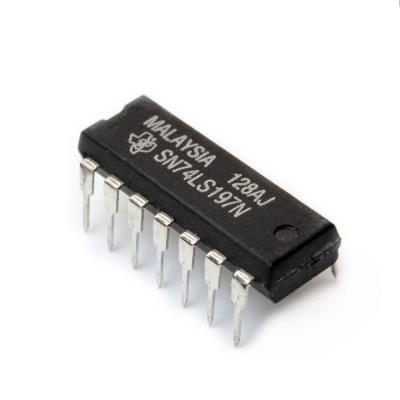

74LS197N

آی سی SN74197 از سری آی سی های TTL شامل یک شمارنده باینری/دسیمال (BCD) می باشد که دارای 4 ورودی و 4 خروجی با دو پایه کلاک پالس است. فرکانس کاری این آی سی در رنج های 30 – 50 – 100 مگاهرتز می باشد. محدوده ولتاژ کاری آی سی از 4.75 تا 5.25 ولت است. شمارنده در منطق دیجیتال و محاسبات، دستگاهی است که تعداد دفعاتی که یک رویداد یا فرایند خاص رخ داده است را ذخیره می نمپکیج DIP-14
نوع نصب روی برد Through Hole
حداکثر ولتاژ تغذیه 5.25 ولت
حداقل ولتاژ تغذیه 4.75 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد بیت ها 4 بیت
روش شمارش Asynchronous
نوع شمارنده Binary
توالی شمارش UP

SN74LS197N
یک آی‌سی شمارنده باینری 4 بیتی غیرهمزمان (Asynchronous Binary Counter) از خانواده 74LS (Low-Power Schottky TTL) شرکت Texas Instruments است. این قطعه برای شمارش پالس، تقسیم فرکانس، تولید سیگنال‌های زمان‌بندی و مدارهای کنترل دیجیتال طراحی شده است. فناوری 74LS TTL باعث افزایش سرعت سوئیچینگ و کاهش مصرف توان نسبت به TTL استاندارد شده و این آی‌سی را برای کاربردهای منطقی و شمارشی مناسب می‌سازد.

💡 کاربردهای اصلی

شمارنده‌های باینری

تقسیم‌کننده فرکانس

تایمرها و مدارهای زمان‌بندی

مولد توالی‌های دیجیتال

شمارش پالس در تجهیزات اندازه‌گیری

سیستم‌های شمارش صنعتی

پروژه‌های آموزشی و آزمایشگاهی

✅ مزایا

طراحی ساده

ساختار Ripple Counter باعث کاهش پیچیدگی مدار و تعداد اتصالات داخلی می‌شود.

تقسیم فرکانس

هر خروجی به‌طور مستقیم یک فرکانس تقسیم‌شده تولید می‌کند که برای تولید سیگنال‌های زمانی بسیار مفید است.

مصرف توان پایین

فناوری 74LS نسبت به TTL استاندارد توان کمتری مصرف می‌کند.

سرعت مناسب

این آی‌سی برای بسیاری از کاربردهای منطقی و شمارشی دارای سرعت کافی است.

سازگاری با خانواده 74LS

به‌راحتی در کنار سایر آی‌سی‌های TTL خانواده 74LS مورد استفاده قرار می‌گیرد.

🎯 جمع‌بندی

SN74LS197N یک شمارنده باینری 4 بیتی غیرهمزمان از شرکت Texas Instruments است که برای شمارش پالس، تقسیم فرکانس، تولید سیگنال‌های زمان‌بندی، تجهیزات اندازه‌گیری و سیستم‌های کنترل دیجیتال طراحی شده است. این آی‌سی با فناوری Low-Power Schottky TTL، ولتاژ کاری 4.75 تا 5.25 ولت، پکیج DIP-14 و محدوده دمای کاری 0 تا 70 درجه سانتی‌گراد، انتخابی مناسب برای مدارهای مبتنی بر TTL و پروژه‌های آموزشی و صنعتی محسوب می‌شود.

از مهم‌ترین ویژگی‌های SN74LS197N می‌توان به شمارنده باینری 4 بیتی، عملکرد غیرهمزمان (Ripple Counter)، شمارش افزایشی از 0 تا 15، قابلیت تقسیم فرکانس، ورودی Master Reset، امکان اتصال آبشاری، سرعت مناسب، مصرف توان پایین و سازگاری کامل با خانواده 74LS اشاره کرد که آن را به یکی از آی‌سی‌های پرکاربرد در طراحی مدارهای شمارنده و تقسیم‌کننده فرکانس تبدیل کرده است.

Features انتخاب ویژگی
Number of Bits 4 bit
Counter Type Binary
Counting Method Asynchronous
Counting Sequence UP
Mounting Style Through Hole
Supply Voltage (Min) 4.75 V
Supply Voltage (Max) 5.25 V
Minimum Operating Temperature 0 °C
Maximum Operating Temperature +70 °C
Brand Texas Instruments
Package DIP-14
