آیسی Z8430AB1

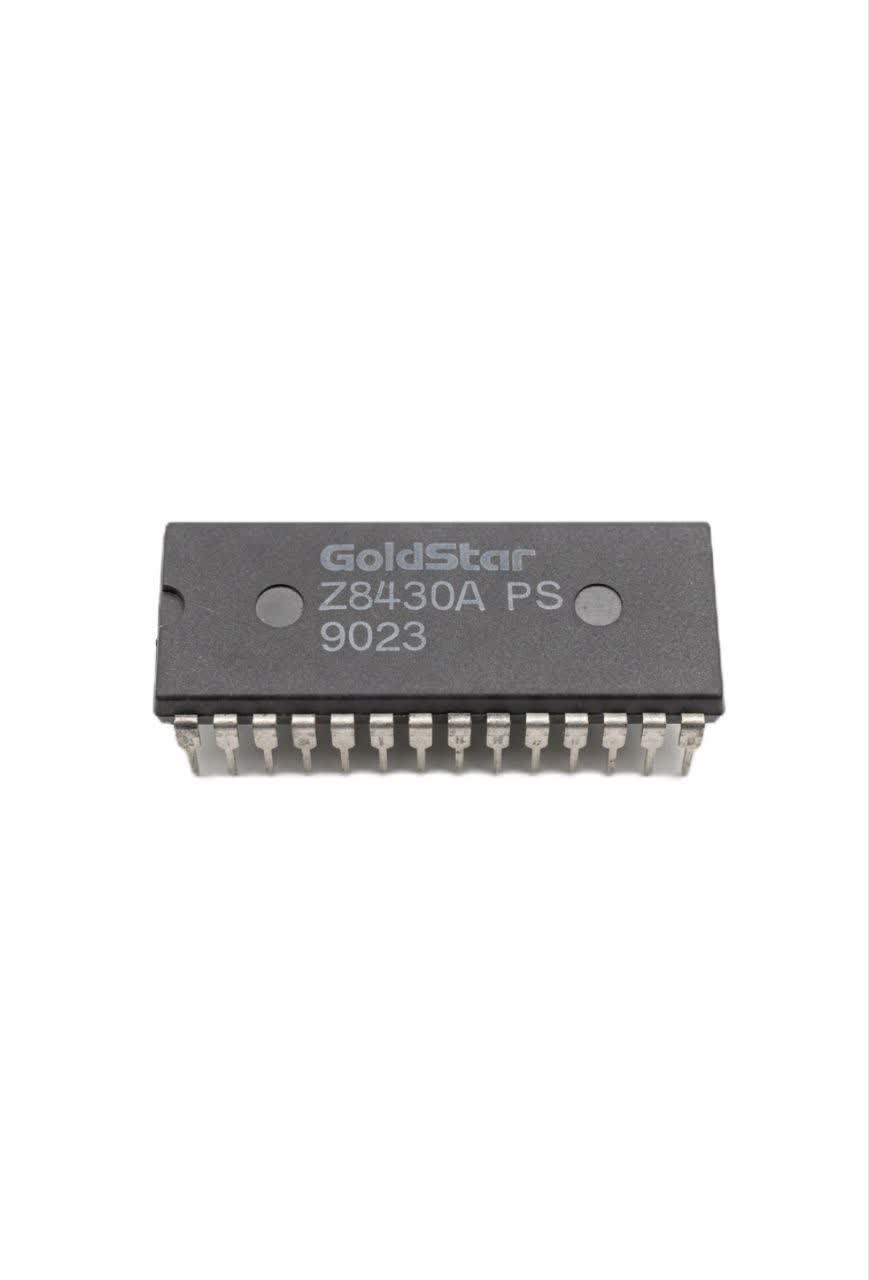

آیسی Z8430A یک Z80 Counter/Timer Circuit (Z80 CTC) ساخت GOLDSTAR است که بهعنوان مدار جانبی پردازندههای خانواده Z80 برای شمارش، زمانسنجی و تولید وقفه استفاده میشود. این نسخه در پکیج DIP-28 و با فرکانس کلاک نامی 4MHz عرضه شده است. ()
آیسی Z8430A / Z80 CTC
آیسی Z8430A یک مدار جانبی Z80 Counter/Timer Circuit (CTC) چهارکاناله است که برای سیستمهای مبتنی بر پردازنده Z80 طراحی شده است. هر کانال میتواند بهعنوان تایمر یا شمارنده رویدادهای خارجی مورد استفاده قرار گیرد و مدار با ایجاد وقفه، ارتباط مؤثری با پردازنده برقرار میکند.
مشخصات فنی:
نوع: Z80 Counter/Timer Circuit
تعداد کانال: 4 کانال مستقل
پکیج: DIP-28
سازنده: GOLDSTAR
فرکانس کلاک: 4MHz
محدوده دمای کاری: 0 تا +70°C
مناسب برای سیستمهای مبتنی بر پردازنده Z80
دارای قابلیت تولید وقفه برای پردازنده
قابلیت استفاده به عنوان تایمر، شمارنده و تقسیم کننده فرکانس
نسخه Z8430A مربوط به خانواده Z80A CTC است.
خلاصه پایه ها:
D0D7: باس داده 8 بیتی
A0A1: انتخاب کانال داخلی
CE: فعالسازی تراشه
RD / WR: کنترل خواندن و نوشتن
IEI / IEO: ورودی و خروجی زنجیره اولویت وقفه
INT: خروجی وقفه
TRG0TRG3: ورودی Trigger کانالهای 0 تا 3
ZC/TO0ZC/TO3: خروجی Zero Count / Timeout کانالهای 0 تا 3
CLK: ورودی کلاک
VCC / GND: تغذیه آیسی
کاربرد و عملکرد در مدار:
ایجاد تأخیر و زمانبندی دقیق
شمارش پالس و رویدادهای خارجی
تقسیم فرکانس
تولید وقفه برای CPU
کنترل زمانبندی تجهیزات جانبی
استفاده در کامپیوترها و سیستمهای صنعتی قدیمی مبتنی بر Z80
تشخیص خرابی:
ابتدا تغذیه و وجود کلاک سیستم را بررسی کنید.
ارتباط پایههای D0D7 با باس CPU را بررسی کنید.
با اسیلوسکوپ، پالسهای Trigger و خروجیهای ZC/TO را بررسی کنید.
در صورت عدم ایجاد وقفه، مسیر INT و زنجیره IEI/IEO بررسی شود.
عدم پاسخ صحیح به عملیات Read/Write یا عدم تغییر وضعیت کانالها با وجود کلاک و فرمان صحیح، میتواند نشانه خرابی CTC باشد.
