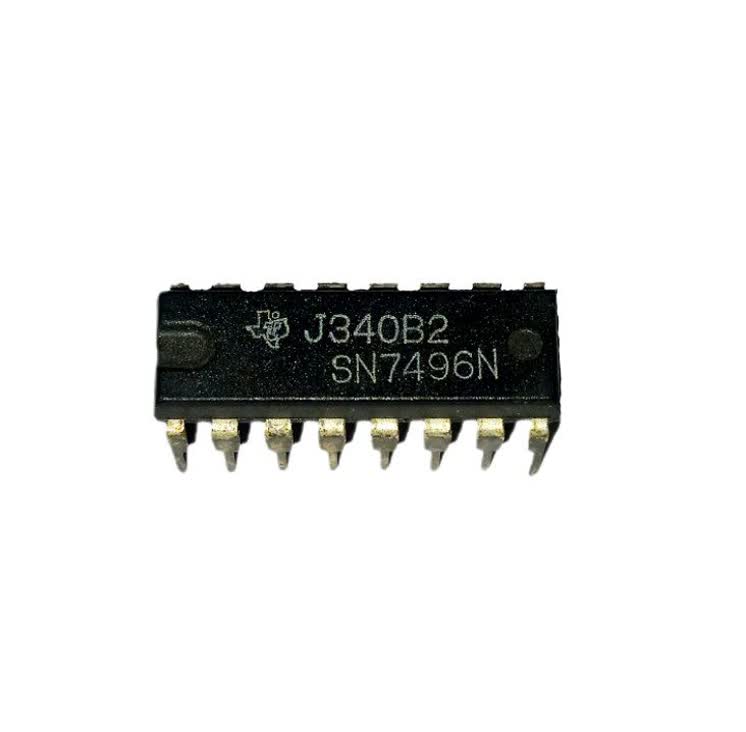

SN7496

آی سی SN7496 از سری آی سی های TTL شامل یک شیفت رجیستر 5 بیتی می باشد که دارای 5 ورودی موازی، یک ورودی سریال و 5 خروجی و یک پایه کلاک است. شیفت رجیستر (ثبات انتقال دهنده) زنجیرهای از فلیپ فلاپ ها است که یک پالس ساعت مشترک دارند و خروجی هر فلیپ فلاپ، به ورودی فلیپ فلاپ بعدی در زنجیره متصل شدهاست؛ در نتیجه مداری حاصل میشود که میتواند در هر پالس ساعت، آرایه بیتی که در آن ذخیره شده را یک واحد به سمت چپ یا راست شیفت (انتقال) دهد. در ساختار داخلی این آی سی از 5 فلیپ فلاپ R-S استفاده شده است. ورودی های این آی سی سریال و موازی و خروجی آن موازی می باشد که با پایه کنترلی میتوان حالت ورودی (سریال یا موازی) را تعیین کرد.
