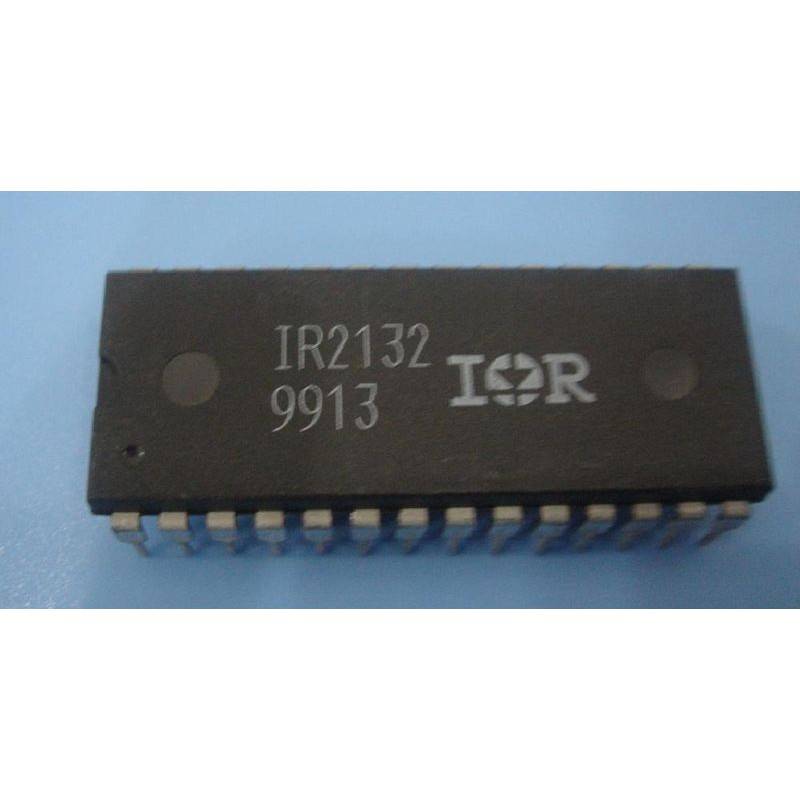

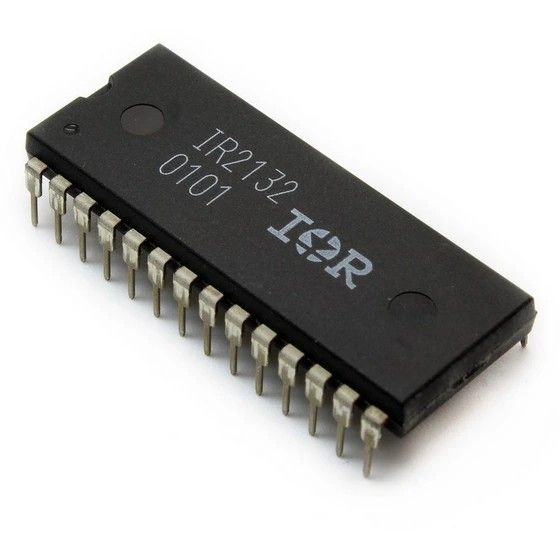

آی سی های IR2130 و IR2132 هم از نوع J و هم از نوع S درایور IGBT و MOSFET های قدرت ولتاژ بالا ( High Power ) و پر سرعت برای 3 فاز ( یعنی 3 عدد سوییچ قدرت بالا و 3 عدد سوییچ قدرت پایین ) به صورت کاملا مستقل از یکدیگر می باشند. ورودی های لاجیک این ای سی ها با استاندارد LSTTL و CMOS سازگار می باشد و آنها را قبول می کند، به عبارت دیگر می توان با آی سی های خانواده TTL و CMOS به این درایور فرمان داد و سوییچ قدرت مربوطه را روشن و خاموش نمود.
یک تقویت کننده عملیاتی که مرجع آن زمین می باشد توسط مقاومت خارجی که به عنوان سنسور جریان پل سه فاز است ، جریان را به داخل این آی سی به صورت آنالوگ فیدبک می کند. عملکرد قطع کننده جریان که هر 6 خروجی را کنترل می کند توسط جریان خوانده شده توسط این مقاومت و مقایسه کننده عمل می کند.
یک سیگنال که از نوع Open Drain می باشد یک خروجی به نام Fault را که به معنای over current با under volateg می باشد نیز صادر می کند. کانال های شناور می توانند برای درایو MOSFET های قدرت N-Channel یا IGBT ها در سمت بالای پل برای ولتاژهای تا 600 ولت استفاده بشوند .
هم اکنون این آی سی در سایت ickala برای استفاده مهندسین و طراحان جهت فروش آماده گردیده است.
Features
• Floating channel designed for bootstrap operation Fully operational to +600V Tolerant to negative transient voltage dV/dt immune
• Gate drive supply range from 10 to 20V
• Undervoltage lockout for all channels
• Over-current shutdown turns off all six drivers
• Independent half-bridge drivers
• Matched propagation delay for all channels
• 2.5V logic compatible
• Outputs out of phase with inputs
• Cross-conduction prevention logic
• Also available LEAD-FREE
